夜深人静，时钟指向凌晨三点。芯片设计工程师小李的屏幕上，逻辑综合工具仍在运行。一连串计算与优化，决定了数月的工作能否最终形成一块合格的芯片。这种被工具效率所裹挟的时间损耗，早已成为芯片行业中无法回避的研发常态。值得思考的是：为何投入巨大的人力与算力，从 RTL到 GDSII 的设计周期却越来越长？答案并不在算法本身。当前的 EDA 工具的算法已日趋成熟，真正的问题在于，面对日益复杂的芯片设计和不断演进的工艺节点，现有工具逐渐暴露其底层架构的局限。

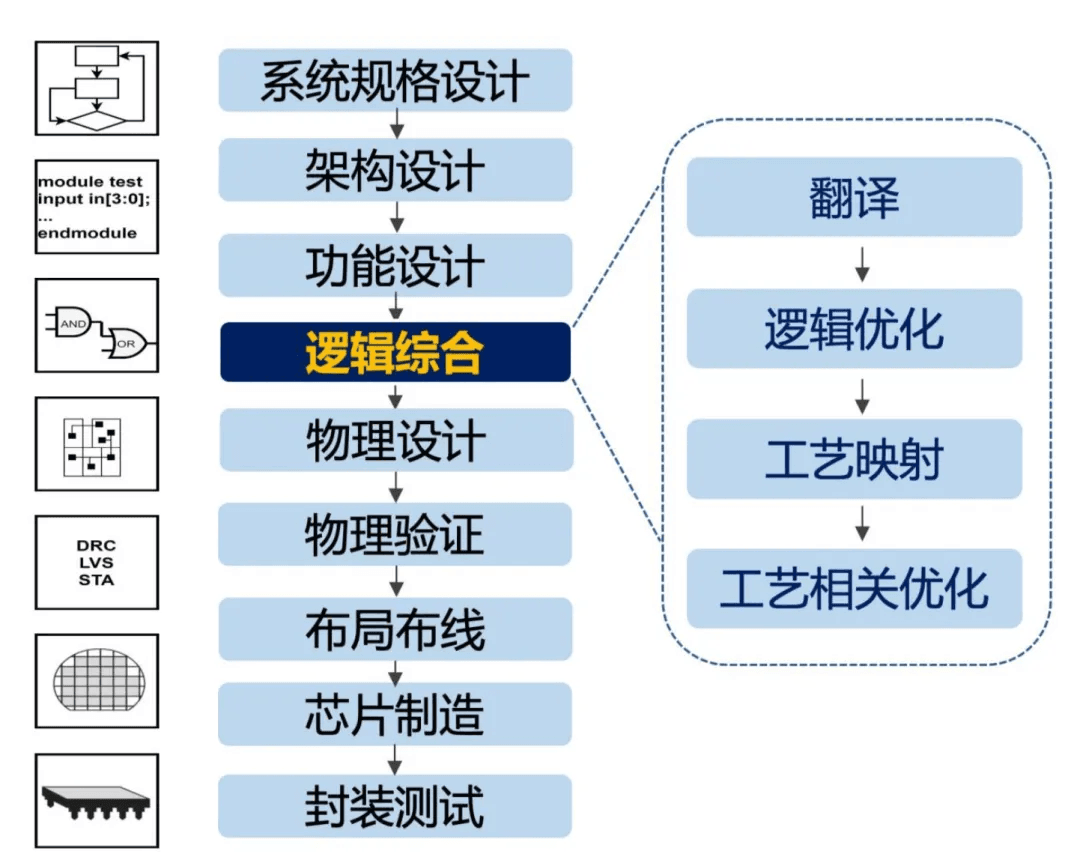

图：逻辑综合在数字 EDA 流程中承上启下(图片来源：宁波大学-储著飞教授)

第一部分：逻辑综合是什么？为什么它决定了一颗芯片的生死？

逻辑综合，对于芯片设计而言，如同炼金术士手中的魔杖，是 RTL（寄存器传输级）代码通向真实硬件的必经路。简单来说，它将工程师用高级语言描述的芯片功能（RTL 代码），转换为由标准单元（如与门、或门、触发器等）组成的门级网表。这就像建筑师将抽象的设计理念，凝练成每一块砖、每一根梁的精确排布与咬合。

在整个 EDA 设计流程中，逻辑综合承上启下，扮演着核心枢纽的角色：它从设计前端接收由硬件描述语言编写的RTL 代码，通过一系列复杂的优化和映射过程，生成用于后续物理实现的门级网表。这个门级网表，是连接芯片功能描述与物理实现之间的桥梁，将直接指导后续的布局布线、时序分析等物理设计步骤。

如果逻辑综合的结果不够精确，例如对电路的时序路径延迟、功耗、面积等关键指标的预测出现偏差，那么后续的物理实现就会不断遇到各种问题，尤其是时序违规。这时，工程师不得不反复调整设计、进行多次迭代，甚至需要回溯到综合阶段重新优化。每一次此类“返工”，都意味着数天甚至数周的时间成本虚耗，迟滞了芯片的上市进程。因此，逻辑综合的质量与效率，不仅直接关乎芯片能否顺利流片、性能指标是否达标，更深刻影响着整个项目的开发周期与经济效益。可以说，高质量的逻辑综合是构建高性能芯片的坚实基础，为后续物理实现扫清障碍，是决定芯片能否高效、高质量交付的关键环节。

第二部分：Wire Load Model 时代——上世纪的补丁架构

回溯到上世纪 80 年代至 90 年代，随着集成电路技术飞速发展，芯片规模不断扩大，手动设计变得不切实际。正是在这一时期，Synopsys、Cadence、Mentor Graphics 美EDA三巨头逐渐崭露头角，它们提供的自动化设计工具革新了芯片设计流程。彼时，计算能力有限，无法在综合阶段获取准确的物理布线信息。于是，一个巧妙却带有时代局限性的解决方案——Wire Load Model（WLM，线负载模型）应运而生。

WLM 的核心机制在于运用统计学方法，根据门电路的扇出数（即单个门电路输出端所驱动的输入端数量），来估算连接导线的长度和寄生参数（电阻、电容）。该方法采用平均化、经验性的数据，替代了真实布线时才能获得的物理信息。这不仅是特定技术阶段的必然选择，也是推进技术进步的关键成果，极大地提高了综合效率。

然而，随着芯片制程不断逼近物理极限，设计复杂性几何级增长，WLM 的固有局限性日益凸显。其核心痛点在于难以保障时序收敛（timing closure）。由于 WLM 本质上是一种基于统计的估算模型，无法精准预判实际物理布线后的线延迟。这导致综合后的网表在物理实现阶段屡次出现时序违规，工程师们陷入反复调整设计的怪圈，不得不重新进行综合和布线。面对 WLM 的固有局限，美国 EDA 三巨头在既有架构上不断进行局部优化，试图通过各类算法来弥补估算偏差。而然，这种“打补丁”式的改良，就像对一栋老旧的房子进行反复改造：不断加隔断、换管道。表面上一个个痛点被暂时缓解，但本质上，房屋的地基并未改变。随着修补层数的不断叠加，整个系统日益臃肿，边际效益急剧递减。这种“打补丁”式的迭代，正在逐渐耗尽原有架构的潜力。

作为这一技术浪潮的探索者，浙江雷娜科技基于全新且统一的数据模型作为底座，推出了新一代逻辑综合工具RainaSynth。这种架构上的“后发优势”，使其在处理超大规模设计时，能通过全局优化与智能算法实现数量级的效率飞跃。对工程师而言，这意味着在同等约束下，能以更快的速度收敛出更优的 QoR，从根源上规避“返工”与“打补丁”式的迭代。

第三部分：物理感知综合的尝试——半只脚踏进了新时代

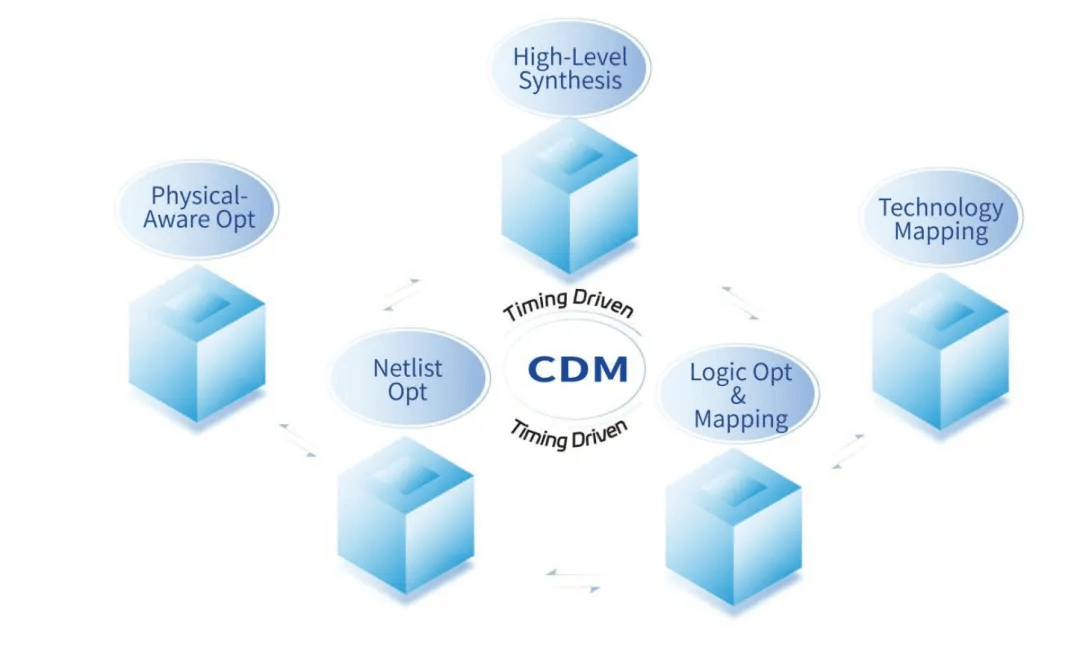

（图片来源：浙江雷娜科技）

进入 21 世纪，随着计算能力的提升，EDA 行业开始意识到 WLM 的局限性已成为瓶颈，必须引入更精确的物理信息来指导逻辑综合。于是，物理感知综合（Physical-Aware Synthesis）的尝试在 2000 年代悄然兴起。

物理感知综合的核心进步在于，它试图将部分物理信息（如初步的布局信息、预估的布线路径等）前馈到逻辑综合阶段。这意味着在生成门级网表时，工具不再完全依赖 WLM的统计数据，而是能够洞察未来的物理实现，从而做出更明智的优化决策。这种方式在一定程度上弥补了 WLM 的不足，使得综合后的网表与最终物理实现的时序吻合度更高。

这种改进带来了显著的效果：相比纯 WLM 时代，物理感知综合可以减少 1-2 次的迭代，极大地提升了设计收敛效率。芯片设计工程师不再需要像之前那样频繁地在综合和物理实现之间往返。然而，这并非一劳永逸的解决方案，物理感知综合仍未能从根本上解决 WLM 时代的固有局限。其主要局限在于，它依然受限于 EDA 工具底层数据模型的异构与分裂。逻辑综合工具与物理设计工具各自基于独立的数据模型和数据库。两者之间信息的传递，需要复杂的转换和映射过程，这不仅带来了巨大的数据转换损耗，也限制了物理信息的实时、无损传递。就像两座沟通不畅的城市，虽然修了一条简易公路，但每次货物运输仍要经过层层检查和重新打包，效率难以从根本上提高。因此，物理感知综合虽然迈出了一大步，却仍是“半只脚踏进了新时代”，——这一步并未触及根本，其深层矛盾依然如故。

第四部分：统一数据模型（UDM）——从零开始的重构

要从根本上解决 WLM 和物理感知综合的困境，就必须对EDA 工具的底层架构进行“从零开始的重构”。这正是统一数据模型（Unified Data Model, UDM）所倡导的核心思想。UDM 的核心理念是，不再让 RTL、逻辑综合、布局、布线等各个设计环节相对独立，而是构建一个贯穿 RTL 到 GDSII 全流程的单一、统一的数据表示。所有工具都操作这个共享的数据模型，彻底打破了传统 EDA 流程中数据孤岛的局面。

UDM 带来了数量级的性能跃迁，其优势显而易见：

优势 1：消除数据转换损耗，实现信息无损传递。 在传统流程中，数据在不同工具间传递时，需要进行繁琐的格式转换，这不仅耗时，更可能造成信息丢失或精度下降。UDM确保了信息的原始性和完整性，避免了不必要的损耗。

优势 2：物理信息实时反馈，综合决策更精准。 由于所有工具共享同一个数据模型，逻辑综合阶段可以实时获取最准确的物理信息，例如当前布线拥堵情况、信号路径延迟等。

这使得综合工具能够做出更“物理感知”的决策，从源头上减少时序违规，大幅提升首次设计成功率。

优势 3：架构没有历史包袱，天然适配先进制程和 AI 芯片的复杂约束。 传统 EDA 工具在 WLM 架构上不断“打补丁”，其老旧的架构难以应对 10nm 以下先进工艺的复杂物理效应和 AI 芯片的特殊需求（如高带宽内存、定制计算单元）。UDM从零开始设计，具备更高的灵活性和扩展性，能更好地支持未来技术演进。

这并非停留在理论层面的畅想。目前，全球已有少数具备前瞻视野的团队，正在将 UDM 架构从理论变为现实。雷娜科技正是其中的先行者。通过重塑 EDA 底层架构、建立统一数据底座，雷娜科技已在高性能芯片设计中展现出巨大的潜力，推动着 EDA 行业向更高效率、更高质量的方向迈进。这种自底向上的重构，正成为芯片设计领域最激动人心的变革之一。

第五部分：国产 EDA 的逻辑综合突围

长期以来，国产 EDA 在仿真、验证等领域已有所布局。例如，在全流程模拟设计方面有“华大九天”等优秀企业，在数字验证方面也有“合见工软”等团队在努力。然而，在EDA 最核心、技术门槛最高的逻辑综合环节，国产化率却仍不到 5%，这无疑是美国 EDA 三巨头筑起的“护城河”中最深、最难逾越的环节。

为何逻辑综合这个环节如此难以攻克？原因复杂且环环相扣：首先，技术门槛极高。逻辑综合涉及复杂的图论算法、深度优化技术以及对半导体物理的深刻理解，需要数十年的技术积累和大量顶尖人才投入。 其次，客户迁移成本巨大。EDA 工具深入芯片设计的每一个环节，更换工具意味着整个设计流程的重构、工程师学习曲线陡峭，这让客户即使对现有工具不满意，也难以轻易更换。 最后，也是最关键的，是生态系统依赖极强。逻辑综合工具与前后端工具、标准单元库、IP 等形成了一个庞大而复杂的生态系统。国产工具难以在短期内建立起与国际巨头媲美的生态圈。

然而，正是因为其重要性，国产 EDA 必须在逻辑综合领域实现突破。没有自主可控的逻辑综合工具，国产 EDA 的全流程自主化就永远缺少了最关键的一块拼图。这不仅关系到技术创新，更关乎国家信息产业的战略安全。从 Wire LoadModel 到 UDM 的架构变革，为国产 EDA 提供了从零开始、弯道超车的历史性机遇。

结语

当夜幕降临，芯片设计工程师们不必再为漫长的逻辑综合焦灼地等待到凌晨三点。这并非仅仅是工具速度的线性提升，而是底层架构革新带来的效率质变。

统一数据模型（UDM）带来的，不仅仅是局部的性能优化，而是一次数量级的效率与质量跃迁。它彻底重塑了芯片设计流程，让设计变得更高效、更精确，为突破摩尔定律的瓶颈提供了新的可能。

对于国产 EDA 而言，这更是一场必须打赢的“突围战”。从 Wire Load Model 架构上不断“打补丁”，到以 UDM 为核心的底层架构重构。我们正在改变游戏规则——不再跟随，而是创新引领。高质量的逻辑综合是芯片成功的基石。以浙江雷娜科技为代表的新兴力量，正通过底层架构创新，为物理实现扫清障碍，也让国产 EDA 在高端设计领域拥有了与国际主流工具一较高下的底气。这是中国芯迈向自主可控、走向世界前沿的关键一步，需要整个产业的共同努力与坚定投入。在这场从底层重构的深刻变革中，我们将不再追逐微光，而是亲手点亮属于中国 EDA 的破晓。
